UITLEG DIN EN ISO 6789:2003

De ISO norm voor niet gemotoriseerde gereedschappen, waaronder de (momentsleutel valt, is ISO 6789:2003) Deze ISO norm schrijft voor hoe dergelijke gereedschappen dienen te worden getest en gecertificeerd. ISO 6789:2003 maakt onderscheid tussen twee soorten momentsleutels. De eerste variant (type 1) ‘meet’ hoeveel koppel/aanhaalmoment er in de schroefverbinding wordt toegepast. Type 2 betreft de momentsleutel die ‘afslaat’ op een ingesteld aanhaalmoment.

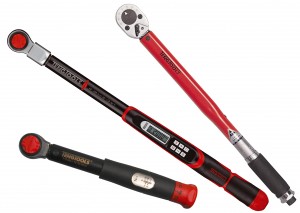

Momentsleutels met directe koppelaflezing (TYPE 1)
Bij dit gereedschap kan de kracht die wordt uitgeoefend worden afgelezen met behulp van een wijzerschaal of digitale uitlezing. De ISO 6789:2003 norm verdeeld deze momentsleutels in de volgende classificaties:

• Klasse A: momentsleutel op basis van torsiebar/flexiebar
• Klasse B: momentsleutel in behuizing met gegradueerde schaal of numerieke uitlezing
• Klasse C: momentsleutel in behuizing met elektronische uitlezing
• Klasse D: schroevendraaier met gegradueerde schaal of numerieke uitlezing
• Klasse E: schroevendraaier met elektronische uitlezing

Momentsleutels die afslaan op ingesteld koppel (TYPE 2)
Dit gereedschap wordt vooraf afgesteld op een specifiek koppel en ‘klikt’ of ‘slipt door’ (slaat af) bij het bereiken van dit ingestelde koppel. De ISO 6789:2003 norm verdeeld deze momentsleutels in de volgende classificaties:

• Klasse A: regelbare momentsleutel met gegradueerde schaal of numerieke aflezing
• Klasse B: momentsleutel met vast ingesteld koppel
• Klasse C: regelbare sleutel zonder graduaties
• Klasse D: regelbare schroevendraaier met gegradueerde schaal of numerieke aflezing
• Klasse E: schroevendraaier met vast ingesteld koppel
• Klasse F: regelbare schroevendraaier niet gegradueerd
• Klasse G: momentsleutel op basis van buigstaaf, regelbaar en met gegradueerde schaal

Elke momentsleutel dient volgens de ISO 6789:2003 norm te worden getest op 20%, 60% en 100% van zijn capaciteit.
